Memahami Subnetting (Pert 9)

Subnetting memungkinkan Anda untuk membuat beberapa jaringan logis yang ada dalam kelas A, B, atau C. Jika Anda tidak melakukan subnetting, maka Anda hanya dapat menggunakan satu jaringan dari Kelas A, B, atau C jaringan, yang tidak realistis.

Misalnya, diberi jaringan Kelas C 204.17.5.0 yang memiliki subnet mask default 255.255.255.0, Anda bisa membuat subnet dengan cara ini:

IP : 204.17.5.0 - 11001100.00010001.00000101.00000000

Subnet Mask : 255.255.255.224 - 11111111.11111111.11111111.11100000

Dengan memperluas masker menjadi 255.255.255.224, Anda telah mengambil tiga bit (ditandai dengan "sub") dari bagian host asli dari alamat dan menggunakannya untuk membuat subnet. Dengan tiga bit, adalah mungkin untuk menciptakan delapan subnet. Dengan lima tuan ID bit sisanya, masing-masing subnet dapat memiliki hingga 32 alamat host, 30 dari yang sebenarnya dapat diberikan ke perangkat karena host id semua nol atau semua yang tidak diperbolehkan (sangat penting untuk mengingat ini). Jadi, dengan ini dalam pikiran, subnet ini telah diciptakan.

204.17.5.0 255.255.255.224 kisaran inang alamat 1 sampai 30

204.17.5.32 255.255.255.224 kisaran inang alamat 33-62

204.17.5.64 255.255.255.224 kisaran inang alamat 65-94

204.17.5.96 255.255.255.224 kisaran inang alamat 97-126

204.17.5.128 255.255.255.224 kisaran inang alamat 129-158

204.17.5.160 255.255.255.224 kisaran inang alamat 161-190

204.17.5.192 255.255.255.224 kisaran inang alamat 193-222

204.17.5.224 255.255.255.224 kisaran inang alamat 225-254

Catatan: Ada dua cara untuk menunjukkan mask ini. Pertama, karena Anda menggunakan tiga bit lebih dari "alami" Kelas mask C, anda bisa menyatakan alamat-alamat ini sebagai memiliki subnet mask 3-bit. Atau, kedua, mask 255.255.255.224 juga dapat dinyatakan sebagai / 27 karena ada 27 bit yang diatur dalam mask. Metode kedua ini digunakan dengan CIDR. Dengan metode ini, salah satu jaringan ini dapat digambarkan dengan notasi prefix / length. Misalnya, 204.17.5.32/27 menunjukkan jaringan 204.17.5.32 255.255.255.224. Saat yang tepat notasi prefix / length digunakan untuk menunjukkan mask sepanjang sisa dokumen ini.

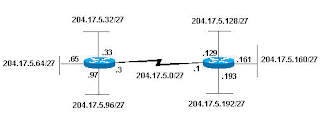

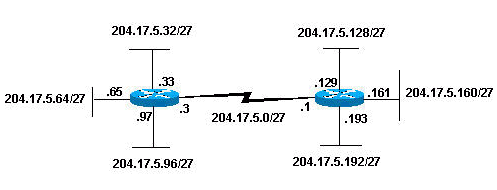

Jaringan subnetting skema di bagian ini memungkinkan untuk delapan subnet, dan jaringan mungkin muncul sebagai:

Perhatikan bahwa setiap router pada Gambar melekat pada empat subnetwork, satu subnetwork adalah umum untuk kedua router. Juga, setiap router memiliki alamat IP untuk setiap subnetwork yang terpasang. Setiap subnetwork berpotensi dapat mendukung hingga 30 alamat host.

Semakin banyak bit host yang Anda gunakan untuk subnet mask, semakin banyak subnet yang telah tersedia. Namun, semakin banyak subnet yang tersedia, semakin sedikit alamat host yang tersedia per subnet. Sebagai contoh, sebuah jaringan Kelas C 204.17.5.0 dari dan mask 255.255.255.224 (/ 27) memungkinkan Anda untuk memiliki delapan subnet, masing-masing dengan 32 alamat host (30 dari yang dapat ditugaskan untuk perangkat). Jika Anda menggunakan mask 255.255.255.240 (/ 28), istirahat turun adalah:

204.17.5.0 - 11001100.00010001.00000101.00000000

255.255.255.240 - 11111111.11111111.11111111.11110000

Karena Anda sekarang memiliki empat bit untuk membuat subnet, Anda hanya memiliki empat bit tersisa untuk alamat host. Jadi dalam hal ini Anda dapat memiliki hingga 16 subnet, masing-masing dapat memiliki hingga 16 alamat host (14 dari yang dapat ditugaskan untuk perangkat).

Lihatlah bagaimana sebuah jaringan Kelas B dapat di subnetted. Jika Anda memiliki jaringan 172.16.0.0, maka Anda tahu bahwa subnet mask default adalah 255.255.0.0 atau 172.16.0.0/16. Memperluas masker untuk apa pun di luar 255.255.0.0 berarti Anda telah melakukan subnetting. Anda dapat dengan cepat melihat bahwa Anda memiliki kemampuan untuk membuat subnet lebih banyak daripada dengan jaringan Kelas C. Jika Anda menggunakan mask 255.255.248.0 (/ 21), berapa banyak subnet dan host per subnet hal ini memungkinkan?

172.16.0.0 - 10101100.00010000.00000000.00000000

255.255.248.0 - 11111111.11111111.11111000.00000000

Anda menggunakan lima bit dari bit host asli untuk subnet. Hal ini memungkinkan Anda untuk memiliki 32 subnet (25). Setelah menggunakan lima bit untuk subnetting, Anda yang tersisa dengan 11 bit untuk alamat host. Hal ini memungkinkan setiap subnet sehingga memiliki 2048 alamat host (211), 2046 dari yang dapat ditugaskan untuk perangkat.

Sumber :: Cicco.com
